Hướng dẫn Tra Cứu Bảng Mã Lỗi Biến Tần Lumentree

Biến tần Lumentree là một trong 2 loại biến tần solar hybrid đang được sử dụng rất phổ biến ở nước ta bên cạnh hãng Luxpower, công suất tầm thấp và trung bình là sự lựa chọn cho các hộ gia đình, nhà xưởng, công ty nhỏ….

Qua thời gian sử dụng lâu năm, đa phần từ 5 năm trở đi biến tần thường xuất hiện các lỗi và hỏng hóc theo thời gian, lúc này biến tần sẽ hiển thị thông báo trên màn hình hiển thị và qua loa, chúng ta có thể xem màn hình để biết được biến tần đang báo điều gì và từ đó có phương án xử lý thích hợp.

Hôm nay, chúng tôi xin gửi tới các bạn bảng mã lỗi biến tần Lumentree tất cả các model từ nhỏ tới lớn thông qua bảng dưới đây.

Sửa chữa biến tần Lumentree —> Hotline 0906 394 871 (Zalo)

MỘT SỐ LƯU Ý KHI TRA CỨU MÃ LỖI INVERTER LUMENTREE

1️⃣ Đúng model – đúng công suất: Xem công suất và model máy phù hợp với mã lỗi hiển thị

2️⃣ Phân biệt lỗi tạm thời và lỗi cứng: Một số lỗi do cách lắp đặt chưa đúng hoặc điều kiện hoạt động chưa đủ thì gọi là lỗi tạm thời, có thể khắc phục bằng cách cấp lại điều kiện hoạt động đúng. Lỗi cứng là lỗi phần cứng

3️⃣ Kiểm tra điều kiện ngoài trước khi nghi bo mạch: Một số lỗi tạm thời có thể tự khắc phục được

5️⃣ Ghi lại hoàn cảnh xuất hiện lỗi: Nên ghi lại các mã lỗi và tần suất xuất hiện

7️⃣ Đừng bỏ qua log lỗi (nếu có): Một số dòng biến tần có ghi nhận lịch sử hư hỏng cảnh báo thông qua log

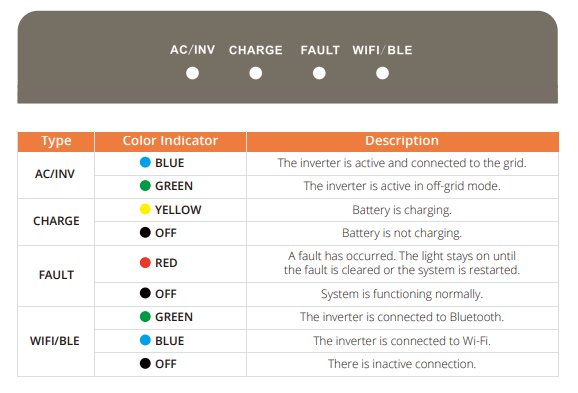

TỔNG QUAN VỀ MÀN HÌNH LCD

AC/INV

Màu xanh da trời: Biến tần đang hoạt động và được kết nối với lưới điện.
Màu xanh lá cây: Biến tần hoạt động ở chế độ không kết nối lưới điện.

CHARGER

Màu vàng: Pin đang được sạc.
Màu đen: Pin không được sạc.

FAULT

Màu đỏ: Đã xảy ra lỗi. Đèn sẽ vẫn sáng cho đến khi lỗi được khắc phục hoặc hệ thống được khởi động lại.
Màu đen: Hệ thống đang hoạt động bình thường.

WIFI/BLE

Màu xanh lá cây: Biến tần được kết nối với Bluetooth.
Màu xanh da trời: Biến tần được kết nối với Wi-Fi.
Màu đen: Hiện tại kết nối không hoạt động.

BẢNG MÃ LỖI BIẾN TẦN LUMENTREE

Dưới đây là bảng mã lỗi các dòng biến tần Lumentree có mặt tại Việt Nam

Mã lỗi	Mô tả	Khắc phục
L01	Máy chủ điện 01 pha	Bạn nên cài về chế độ hoạt động độc lập để tắt thông báo này.Nếu máy đang chạy chế độ song song thì thông báo này là bình thường và hiển thị ở máy chủ điện 1 pha
L02	Máy phụ điện 01 pha	Bạn nên cài về chế độ hoạt động độc lập để tắt thông báo này.Nếu máy đang chạy chế độ song song thì thông báo này là bình thường và hiển thị ở máy phụ điện 1 pha
L03	Máy phụ điện 01 pha	Bạn nên cài về chế độ hoạt động độc lập để tắt thông báo này.Nếu máy đang chạy chế độ song song thì thông báo này là bình thường và hiển thị ở máy phụ điện 1 pha
E07	DC-DC tăng điện áp bus bất thường	Đa số là hư phần cứng gồm khối công suất DC-DC như Mostfet, Driver, Điện trờ hồi tiếp…Liên hệ trung tâm sửa chữa biến tần Lumentree
E10	Lỗi khối nguồn	1. Kiểm tra xem nguồn điện có hoạt động bình thường không. 2. Thay thế bo mạch nguồn.
E13	Chuyển đổi máy chủ – máy phụ hoặc chuyển đổi chế độ có pin – không pin lưu trữ	Cài đặt lại chế độ máy chủ – máy phụ cho đúng. Nếu máy chủ hoạt động ở chế độ độc lập thì set về chế độ độc lập.Nếu biến tần không xài pin lưu trữ thì cần cài về chế độ giả lập pin lưu trữ.
E14	Quá tải dòng điện DC	1. Giảm tải. 2. Thay thế bo mạch điều khiển. 3. Nếu lỗi xuất hiện trở lại, hãy tháo bo mạch chính và kiểm tra các IGBT xem có bị ngắn mạch không. 4. Ở chế độ mất điện (chạy qua cổng Load) pin lưu trữ xả tới dòng xả tối đa được cài đặt trong mục “Cài đặt pin” biến tần sẽ báo lỗi này 5. Giảm tải ở cổng load 6. Tăng dòng xả tối đa trong mục ” Cài đặt pin”
E15	Bảo vệ ngắn mạch – Đầu ra bị ngắn mạch	1. Khởi động lại biến tần. 2. Thay thế bo mạch điều khiển. 3. Kiểm tra xem các IGBT trên bo mạch chính có bị ngắn mạch không. 4. Kiểm tra xem biến dòng điện xoay chiều (CT) và điện áp cấp cho nó có hoạt động bình thường không.
E16	Quá dòng phần cứng AC	1. Thay thế bo mạch điều khiển. 2. Kiểm tra các IGBT trên bo mạch chính xem có lỗi không. 3. Kiểm tra xem biến dòng AC có hoạt động bình thường không.
E19	Lỗi tích hợp phần cứng	1. Khởi động lại bộ biến tần. 2. Thay thế bo mạch điều khiển.
E20	Quá dòng phần cứng DC	1. Thay thế bo mạch điều khiển. 2. Kiểm tra các IGBT trên bo mạch chính xem có lỗi không. 3. Kiểm tra xem biến dòng DC có hoạt động bình thường không. 4. Kiểm tra thông số Pin và PV, siết chặt lại các jack kết nối.
E21	Phần cứng PV hoặc DC-DC quá dòng	1. Thay thế bo mạch điều khiển. 2. Kiểm tra bo mạch chính: kiểm tra các IGBT và MOSFET cầu H6 xem có bị đoản mạch không.
E25	Điện áp bus DC thấp trong quá trình kích hoạt pin	1. Kiểm tra xem pin có hoạt động bình thường không; đo điện áp pin. 2. Kiểm tra xem các dây cáp pin đã được kết nối đúng cách chưa.
E29	Lỗi giao tiếp cổng CAN	1. Đảm bảo cáp truyền thông được cắm chặt và kết nối với cổng chính xác. 2. Kiểm tra cấu hình chủ/phụ giữa các thiết bị. 3. Thay thế cáp truyền thông.
E31	Điện áp BUS thấp ở chế độ không dùng Pin	1. Kiểm tra xem có nguồn điện xoay chiều (AC) hay không và điện áp có nằm trong phạm vi hoạt động của biến tần hay không. 2. Xác nhận điện áp PV nằm trong phạm vi cho phép. 3. Nếu vẫn không khắc phục được, hãy thay thế bo mạch điều khiển.
E35	Bảo vệ quá tải	1. Kiểm tra xem công suất đầu ra có bị quá tải không. 2. Giảm tải ở cổng load 3. Nếu lỗi xảy ra khi không tải, hãy thay thế bo mạch điều khiển.
E37	Quá dòng DC-DC (kích hoạt pin)	1. Kiểm tra xem pin có bị lỗi bảo vệ không; khởi động lại pin. 2. Giảm tải. 3. Thay thế bo mạch điều khiển. 4. Nếu vẫn không khắc phục được, hãy tháo và kiểm tra các IGBT và biến dòng (CT) trên bo mạch chính.
E39	Quá dòng DC-DC (Phần LLC)	1. Kiểm tra xem pin có ở chế độ bảo vệ không; khởi động lại pin. 2. Giảm tải. 3. Thay thế bo mạch điều khiển 4. Nếu vẫn chưa được giải quyết, hãy tháo và kiểm tra các IGBT và biến áp dòng (CT) trên bo mạch chính.
E40	Dòng điện DC-DC quá cao	1. Kiểm tra xem pin có bị chuyển sang chế độ bảo vệ không; khởi động lại pin. 2. Giảm tải. 3. Thay thế bo mạch điều khiển. 4. Nếu vẫn không khắc phục được, hãy tháo và kiểm tra các IGBT và biến dòng (CT) trên bo mạch chính.
E41	Lỗi hoạt động song song	1. Trong hệ thống song song, đảm bảo không có biến tần nào bị tắt. 2. Xác nhận tất cả các thiết bị đều đã được bật nguồn. 3. Kiểm tra cáp truyền thông song song.
E45	Lỗi điện áp AC	1. Khởi động lại biến tần. 2. Kiểm tra xem điện áp lưới có nằm trong phạm vi hoạt động hay không.
E46	Lỗi điện áp xoay chiều (điện áp lưới thấp)	1. Khởi động lại biến tần. 2. Kiểm tra xem điện áp lưới có nằm trong phạm vi hoạt động hay không.
E47	Tần số lưới quá cao	1. Khởi động lại biến tần. 2. Kiểm tra xem tần số lưới điện có nằm trong phạm vi hoạt động hay không.
E48	Tần số lưới quá thấp	1. Khởi động lại biến tần. 2. Kiểm tra xem tần số lưới điện có nằm trong phạm vi hoạt động hay không.
E55	Giống E41
E60	Bảo vệ quá nhiệt	1. So sánh nhiệt độ hiển thị với nhiệt độ thực tế. 2. Kiểm tra xem quạt có đang hoạt động không. 3. Đảm bảo các lỗ thông gió không bị tắc nghẽn. 4. Vệ sinh bụi bẩn tích tụ ở các lỗ thông gió.
E61	Bảo vệ quá điện áp	1. Kiểm tra xem điện áp pin có nằm trong phạm vi hoạt động hay không. 2. Nếu điện áp đo được (qua hệ thống đo từ xa) cao hơn nhiều so với điện áp thực tế, hãy thay thế bo mạch điều khiển. 3. Nếu sự cố vẫn tiếp diễn, hãy kiểm tra mạch lấy mẫu điện áp pin trên bo mạch chủ (linh kiện U44).
E62	Bảo vệ thấp điện áp	1. Kiểm tra xem điện áp pin có nằm trong phạm vi định mức hay không. 2. Nếu điện áp đo được (qua hệ thống đo từ xa) cao hơn nhiều so với điện áp thực tế, hãy thay thế bo mạch điều khiển. 3. Nếu vẫn không khắc phục được, hãy kiểm tra mạch lấy mẫu điện áp pin trên bo mạch chủ. 4. Xác minh pin có cung cấp điện hay không. 5. Kiểm tra các kết nối pin và đảm bảo điện áp được báo cáo khớp với điện áp thực tế. (linh kiện U44).
